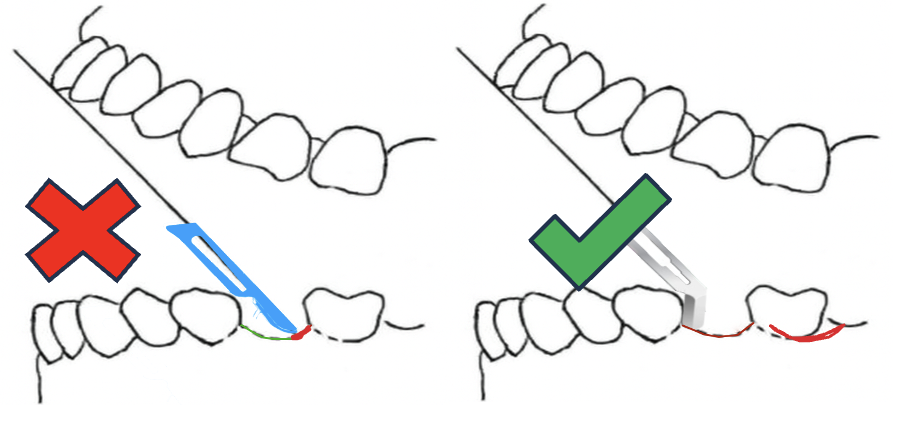

Доступ к зоне вмешательства
Зубные ряды и ограниченное пространство полости рта задают условия подведения рабочей части к нужному участку.
Экспериментальная разработка
Разработка инструментов для формирования объема десны
Гингиформ — проект по созданию специализированных стоматологических инструментов для работы в ограниченном пространстве полости рта.
Геометрия рабочей части30° / 45°
01 / О проекте
Геометрия инструмента.
Условия доступа.
Работа с мягкими тканями полости рта требует учёта ограниченного пространства, расположения зубных рядов и особенностей доступа к зоне вмешательства.
Проект «Гингиформ» направлен на разработку инструментов для формирования объема десны. Основное внимание уделяется геометрии рабочей части и оценке удобства манипуляций на стоматологических моделях.
Актуальность разработки
Геометрия и доступ к зоне работы
Обзор рабочего поля
При затруднённой прямой видимости важно учитывать положение режущей кромки и ручки инструмента относительно зоны работы.
Эргономика и контроль
Фронтальные и боковые отделы зубного ряда требуют разных подходов к геометрии рабочей части и удобству манипуляций.
Воздействие на мягкие ткани
Для проекта важна оценка взаимодействия рабочей части с десной. Влияние геометрии на травматичность требует отдельных исследований.
Эти задачи определяют направление проекта: разработку геометрии рабочей части и её оценку на стоматологических моделях.
02 / Инструменты
Два варианта рабочей части
Разная геометрия экспериментальных лезвий для работы в различных отделах зубного ряда.

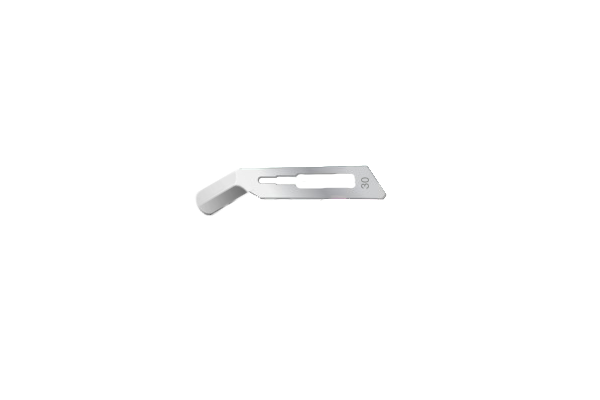

Тип А 30°
В концепции предусмотрен для работы во фронтальном отделе зубного ряда. Угол изгиба — проектное значение.

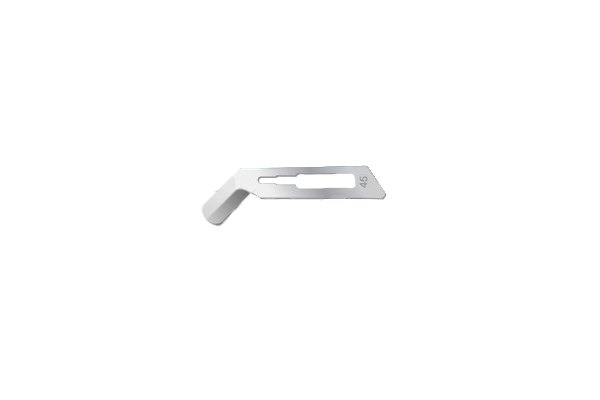

Тип B 45°
В концепции предусмотрен для работы в боковых отделах зубного ряда. Угол изгиба — проектное значение.
Конструкция включает плоскую режущую кромку, промежуточную тупую изогнутую часть и присоединительную часть для установки экспериментального лезвия в ручку скальпеля.
Геометрия конструкции
Эскиз и проектные размеры

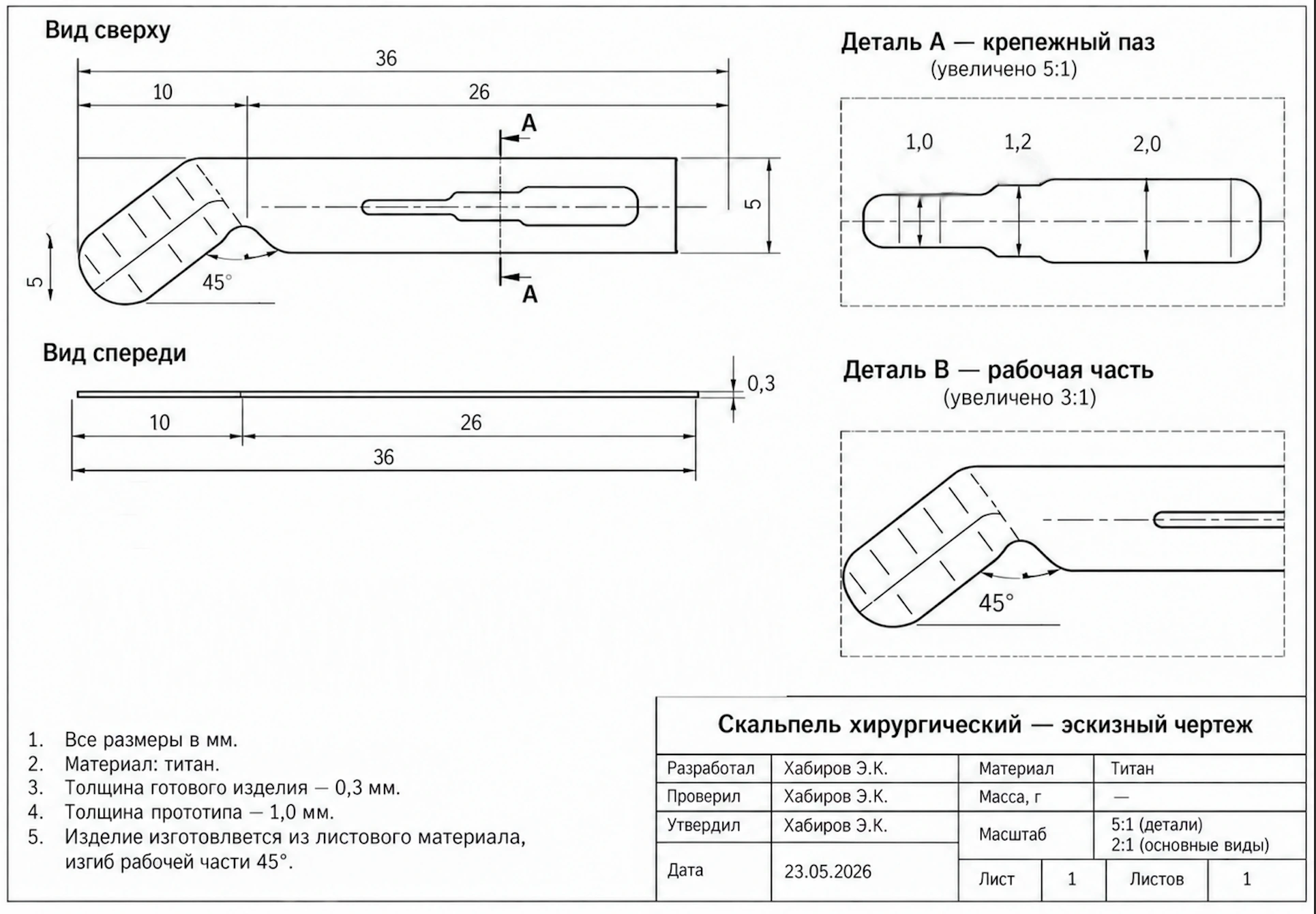

Эскиз исходного варианта с углом изгиба 45° от 23.05.2026: вид сверху, вид спереди, крепежный паз и рабочая часть. Указанные размеры относятся к проектной геометрии, а не к результатам измерений опытной партии.
- Общая длина лезвия
- 36 мм
- Рабочая часть / оставшийся участок
- 10 / 26 мм
- Ширина элементов на эскизе
- 5 мм
- Толщина проектного исполнения
- 0,3 мм
- Толщина прототипа по эскизу
- 1,0 мм
- Ширина участков крепежного паза
- 1,0 / 1,2 / 2,0 мм
45° — угол изгиба рабочей части в плоскости лезвия. Угол заточки задаётся отдельно. Размер 5 мм на эскизе не подтверждает соответствие требованию 2–4 мм к ширине режущей кромки; окончательная геометрия доработанного образца требует размерного контроля.
Проектные требования к экспериментальным лезвиям
Значения из технического задания. Фактическое соответствие опытных образцов этим требованиям устанавливается отдельными инструментальными испытаниями.
- Изгиб рабочей части
- Тип А — 30°; тип B — 45°
- Длина рабочей части
- 8–14 мм
- Ширина режущей кромки
- 2–4 мм
- Толщина готового лезвия
- 0,3–0,5 мм
- Угол заточки
- 20–35°
- Твёрдость
- 700 ± 20 HV
- Шероховатость поверхности
- Ra ≤ 0,2 мкм
- Сохранение формы при боковой нагрузке
- До 2 Н
- Устойчивость к обработке в автоклаве
- 134 °C, 2 бара
03 / Разработка
От конструкции к модельной оценке
Модельные испытания
Август 2026
- 01Проектирование
- 02Фотополимерные прототипы
- 03Металлическая опытная партия
- 04Модельная оценка

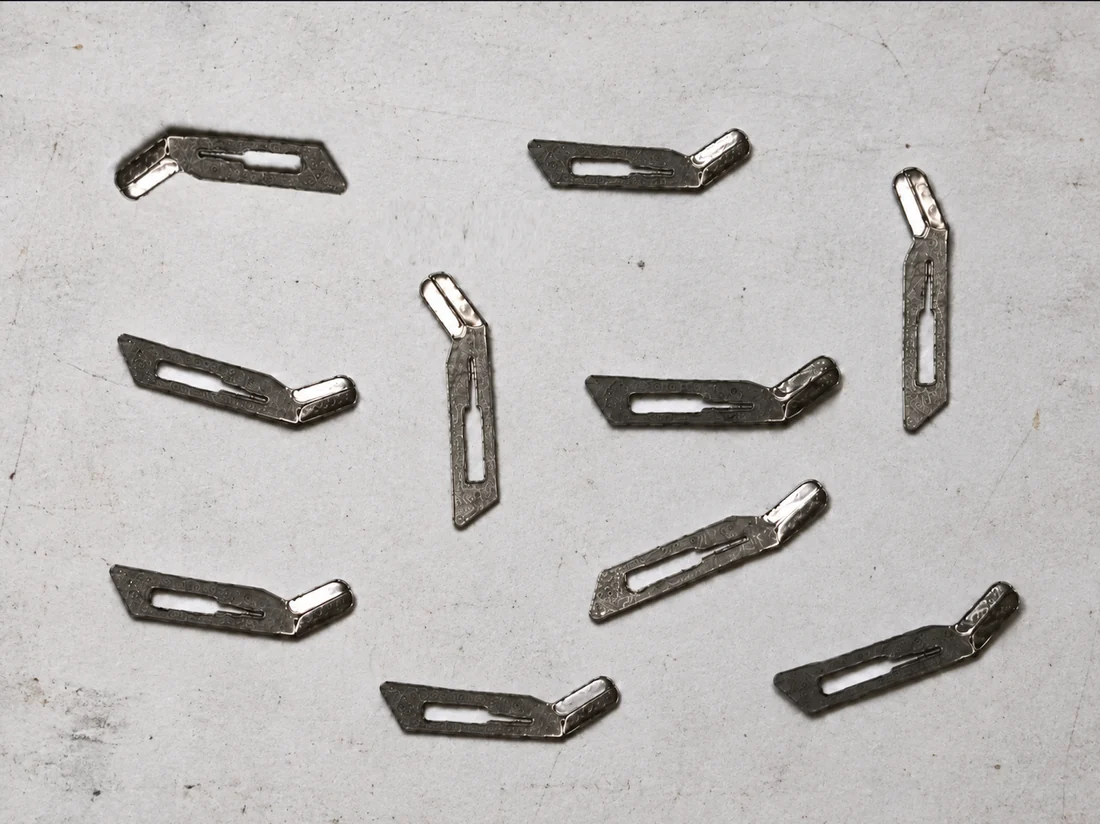

Изготовлена опытная партия из 20 металлических лезвий двух типов: 10 типа А и 10 типа B. Технология изготовления — фрезерование с последующей ручной заточкой.

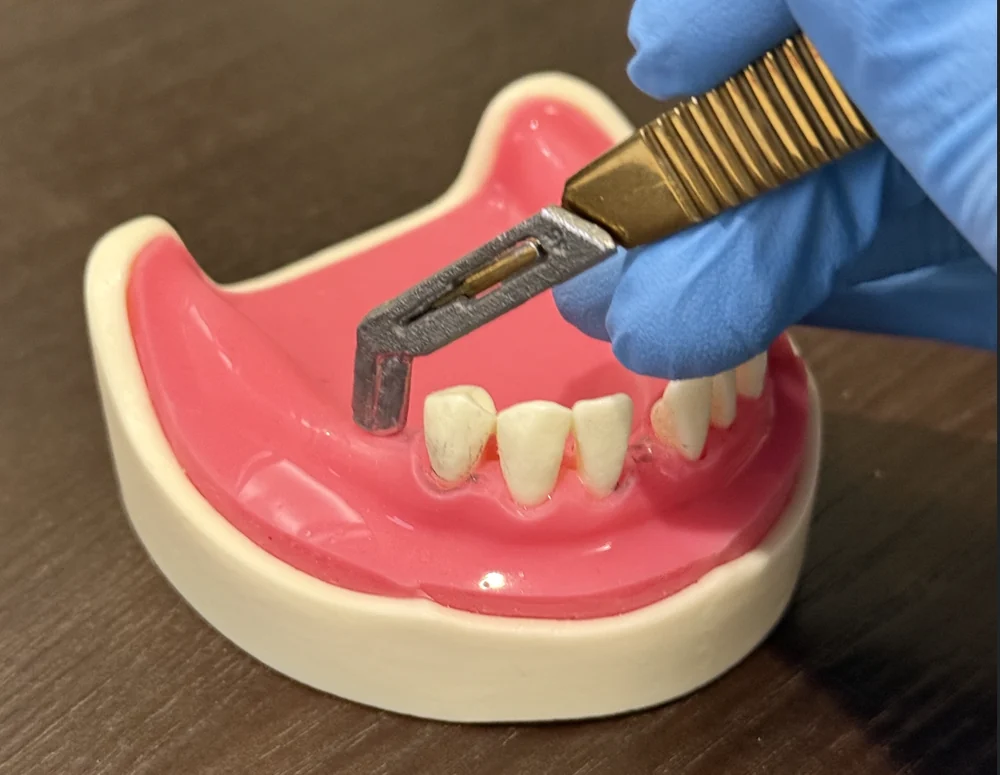

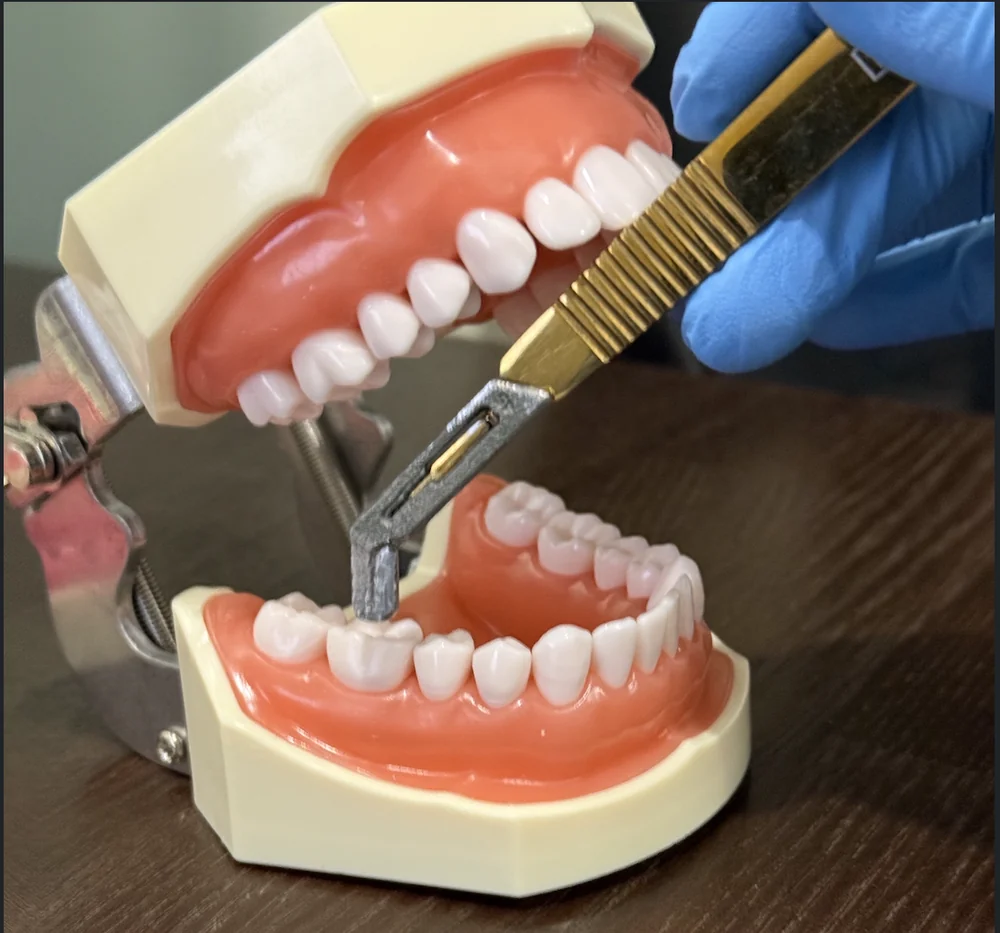

На стоматологических моделях проведена оценка подведения рабочей части, достаточности пространства для манипуляций и маневренности инструмента.
- 20
- экспериментальных металлических лезвий
- 2
- типа рабочей части
- 3
- оператора в модельных испытаниях
Направления совершенствования конструкции
По результатам модельной оценки определены направления дальнейшего совершенствования конструкции.
- Уменьшение ширины режущей кромки
- Увеличение угла изгиба рабочей части
- Расширение зон торцевой заточки
Представлены результаты лабораторной модельной оценки. Клиническая эффективность конструкции в рамках этой работы не оценивалась.
04 / Руководитель проекта
Хабиров
Эмиль Камилевич
Руководитель проекта, генеральный директор
ООО «Гингиформ», врач-стоматолог.
05 / Поддержка проекта
Студенческий стартап
Проект реализован при поддержке Фонда содействия инновациям в рамках программы «Студенческий стартап» мероприятия «Платформа университетского технологического предпринимательства» федерального проекта «Технологии».
Полное название проекта«Создание специализированных инструментов для формирования объема десны при стоматологических вмешательствах»
Договор № 951ГССС27/109173 от 15.10.2025
